ریشه سیستم های کلیپسی بر میگرده به سیستم های فیکس مکانیکی سنگ در اروپا ( دهه 70 و 80 میلادی ) زمانی که بحث نمای خشک و تهویه شونده جدی شد و با رشد تولید سرامیک پرسلانی سایز بزرگ در ایتالیا و اسپانیا ( دهه 90 و اوایل 2000 ) نیاز به روش سریع و صنعتی برای نصب ایجاد شد که سیستم های کلیپسی مدرن شکل گرفت .
شرکت های اروپایی مثل keil , butech , porcekanosa , fische , terreal و …. سیستم های مهندسی شده گیره ای ارائه دادن که بعد ها این سیستم ها وارد خاورمیانه شدن و ایران شدن و به دلیل وزن کمتر نسبت به سنگ و سرعت اجرای بالا مورد استقبال پروژه های انبوه و برج ها گردید.
سیستم مشهود کلیپسی ترک یک سیستم کلیپسی وارداتی الهام گرفته از برند ها و تولید کننده های ترکیه ای است که از خانواده سیستم های کلیپسی با دیتیل های اجرایی مربوط به خود است .
اسم کلیپس ترک اسم فنی استاندارد نیست و بیش تر یک اسم کارگاهی هستش و ممکنه هر شرکت با تیم اجرایی نسخه ای کمی متفاوت با همین نام صدا کنند .

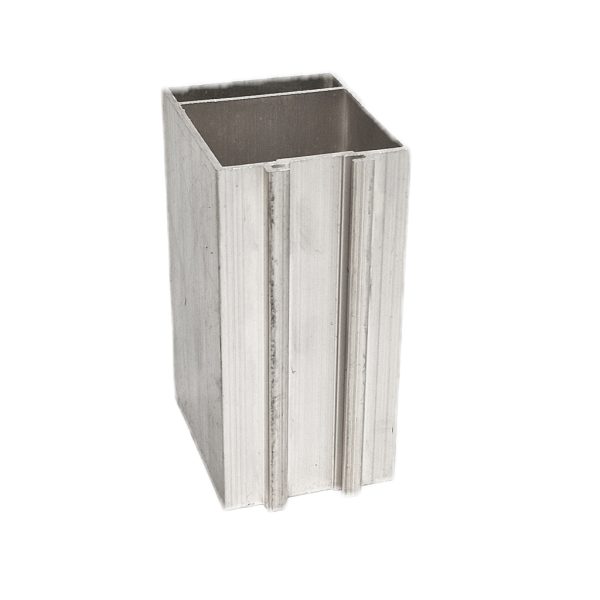

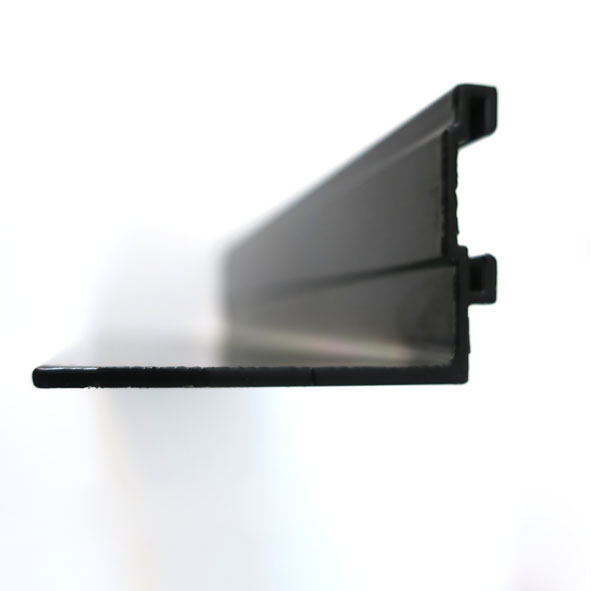

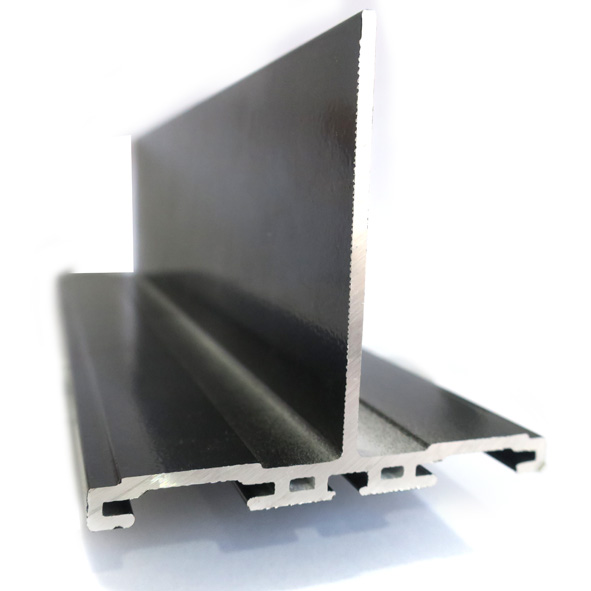

به صورت کلی در این روش نصب کلیپس ها از روبرو دیده می شوند که می توانند رنگی نیز باشند و پنل ها بدون شیار و با ماشین کاری بر روی زیرسازی آلومینومی با بست های کلیپس استیل نصب می شوند . به طور کلی مسیر انتقال در این سیستم به صورت زیر میباشد .
سیستم کلیپسی استفاده شده در این پروژه قابلیت انعطافپذیری بالایی دارد بهگونه ای که این سیستم از مطمئنترین و ایمنترین روشهای نصب خشک سرامیکهای پرسلانی میباشد.

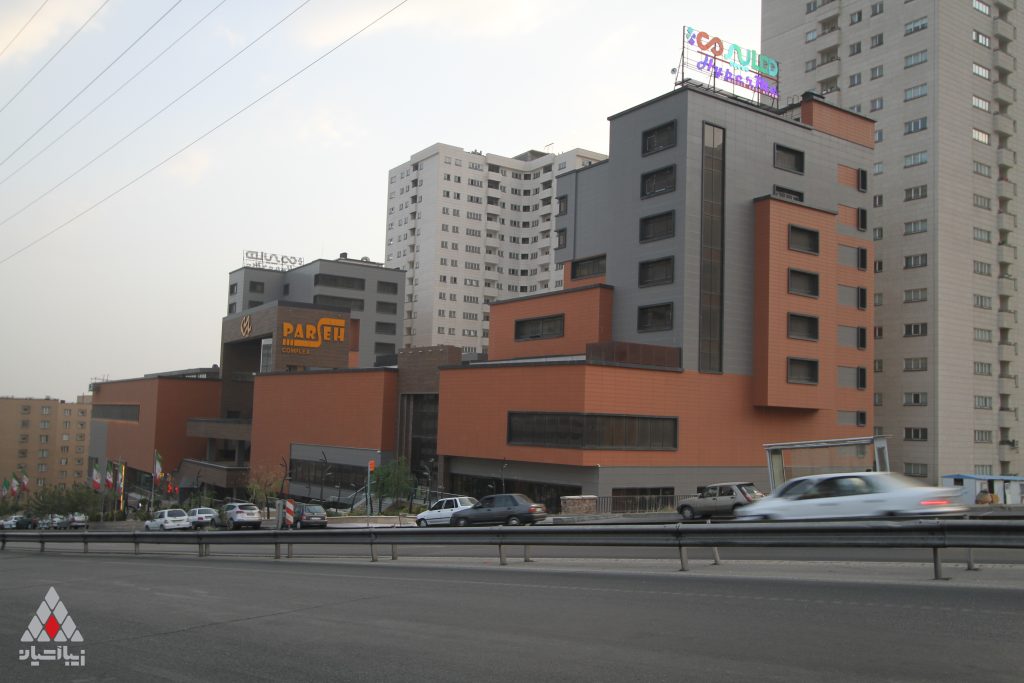

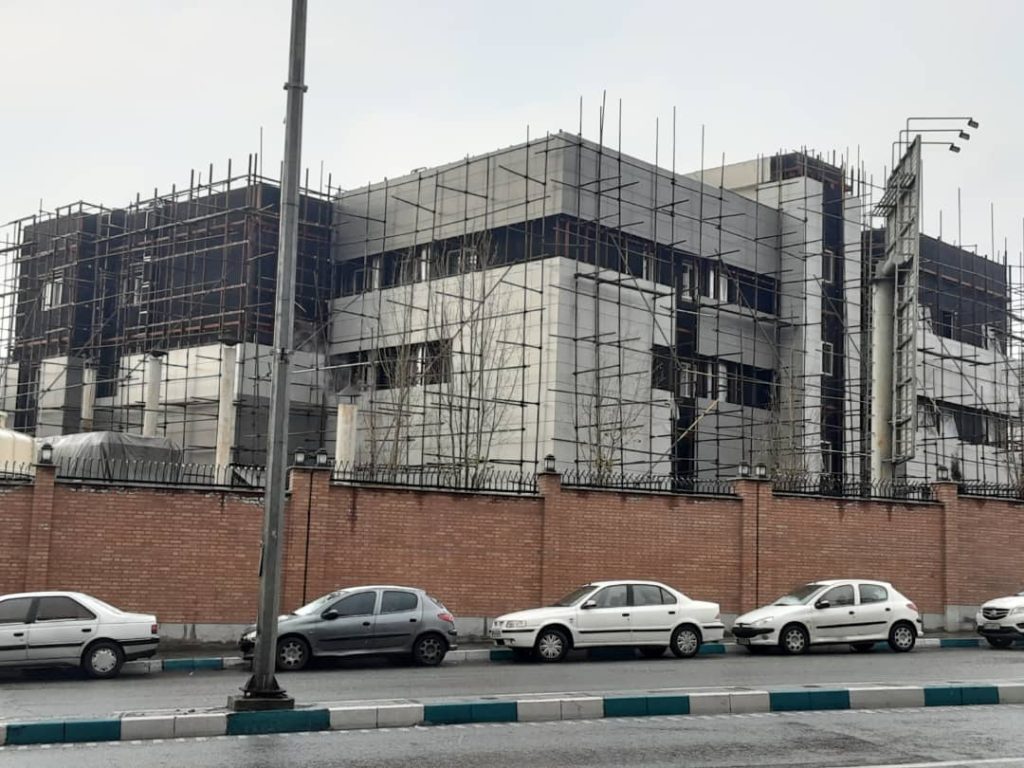

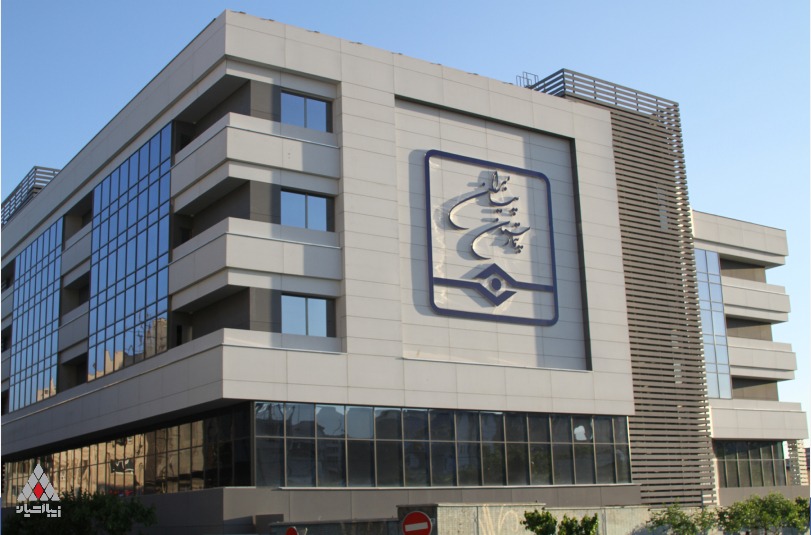

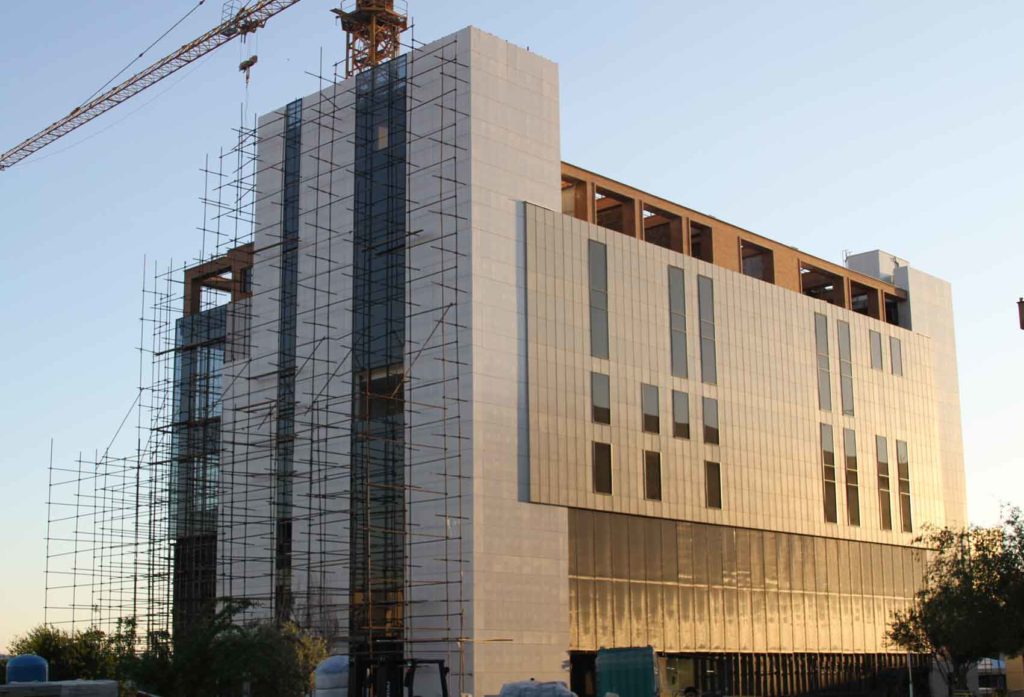

پروژه اجرای نمای بیمارستان چمران, توسط تیم اجرایی زیباآشیان پارس با مصالح رویه سرامیک پرسلان درحال انجام میباشد.
سرامیک پرسلان ، HPL ، فایبر سمنت و در بعضی مواقع سنگ برای این سیستم پیشنهاد می شود .
در دهه 1950 معماری به نام والتر گروپیوس برای ائپولین بار از سمنت برد بعنوان پوششی برای نمای ساختمان استفاده نمود و آن را به صورت خشک اجرا نمود. سپس طراح سویسی ویلی گوهل, معروف ترین طرح خود “loop chair” را در سال 1954 از فایبر سمت ساخت.
سرامیک پرسلان به سرامیک ها کاملا شیشه ای (Fully Vitrified) با درصد جذب آب مساوی یا کمتر از 0.5% درصد جرمی شامل گروهای al و bl از جنس ترکیبات خاک کائولن که در دمای حددا 1200 درجه سانتیگراد پخته می شوند،اطلاق می شود.
HPL که مخفف واژهی(High Pressure Laminate) است؛ نوعی از پوششهای نمای خشک محسوب مسشود که از چسباندن ورقهای چوب یا الیاف کاغذ آغشته به مادهی رزین فنولیک، تحت حرارت و فشار بالا ساخته میشود.

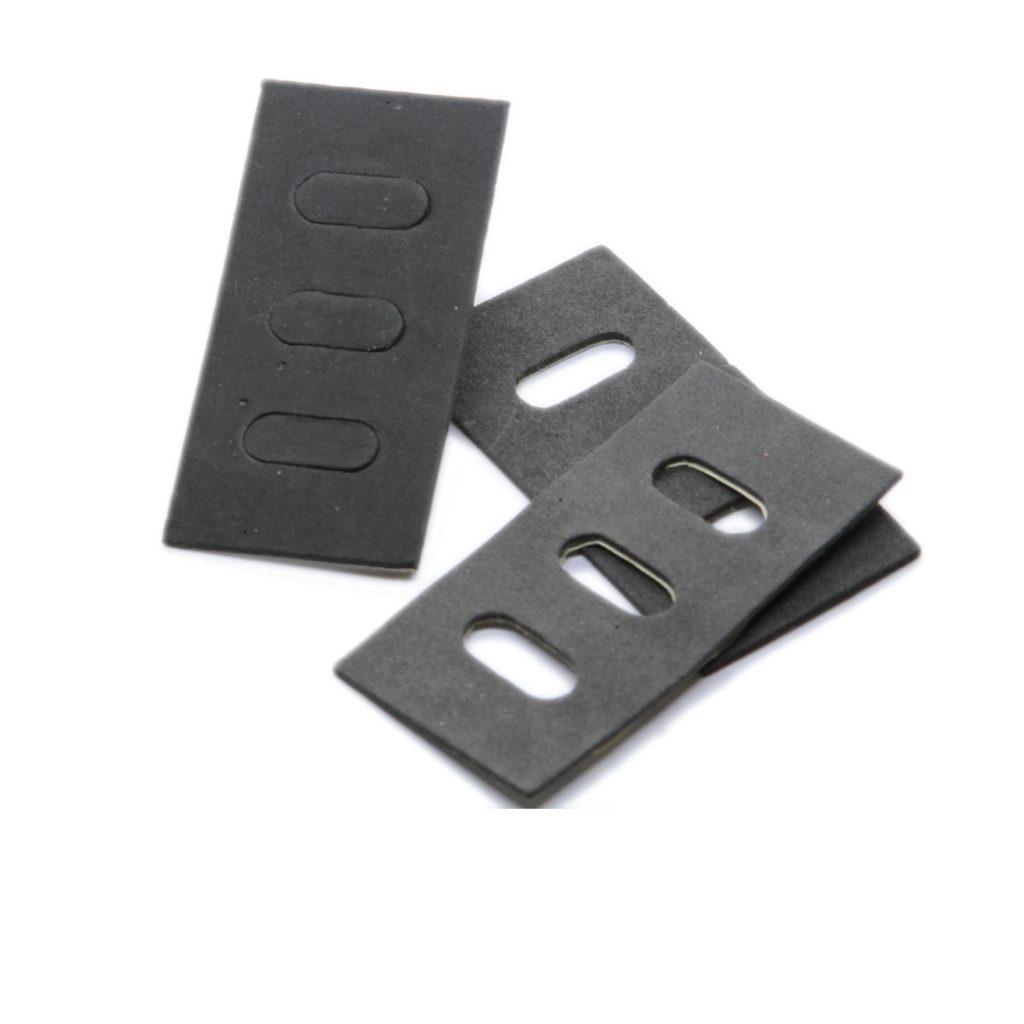

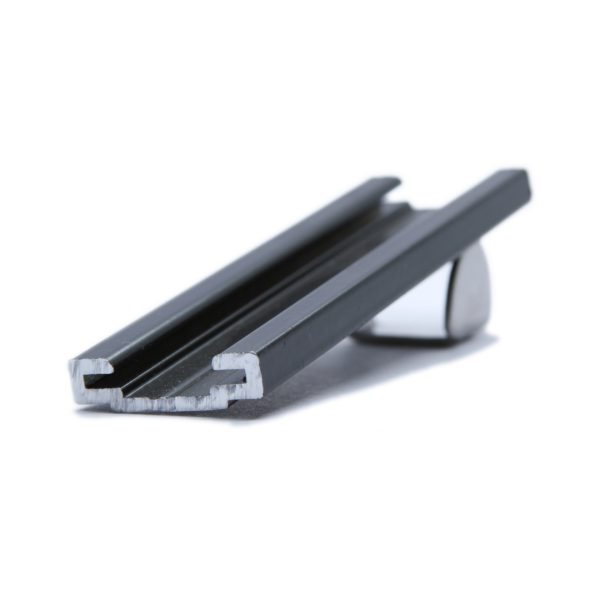

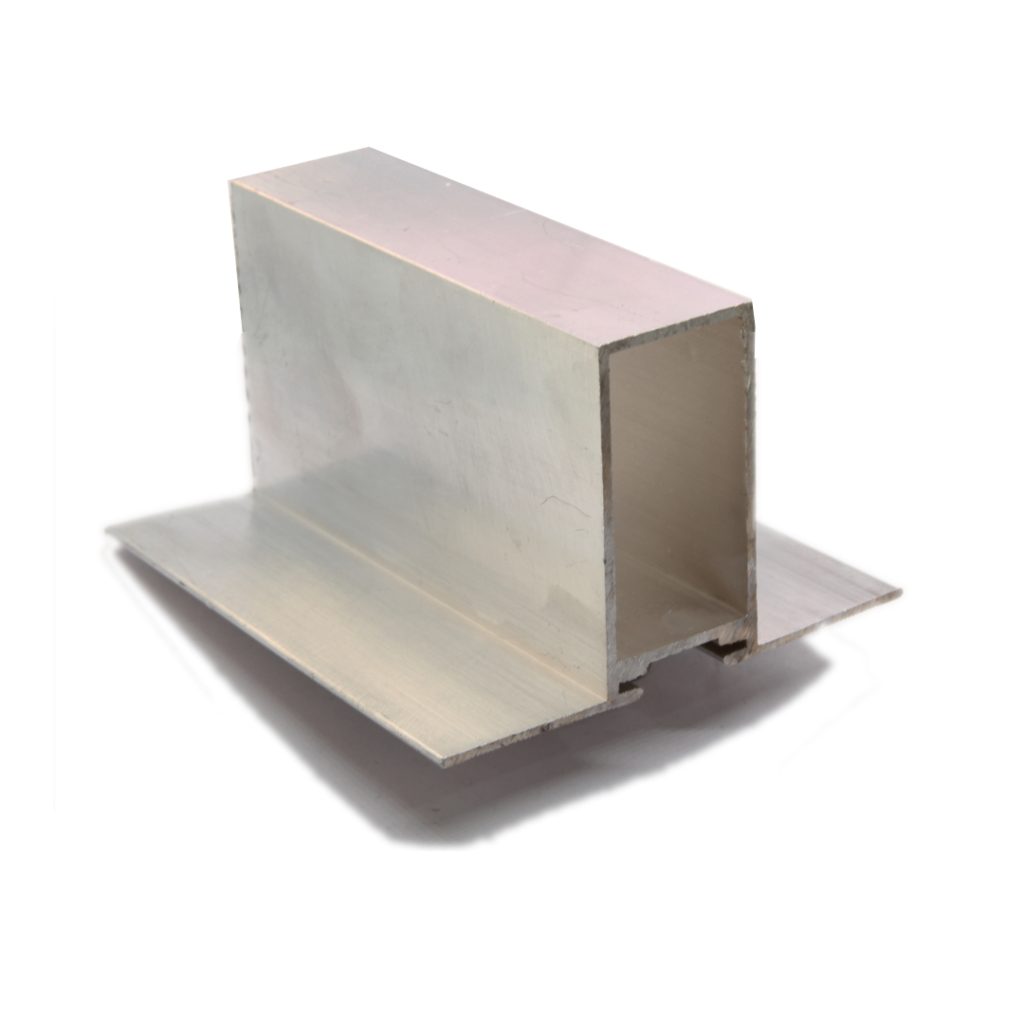

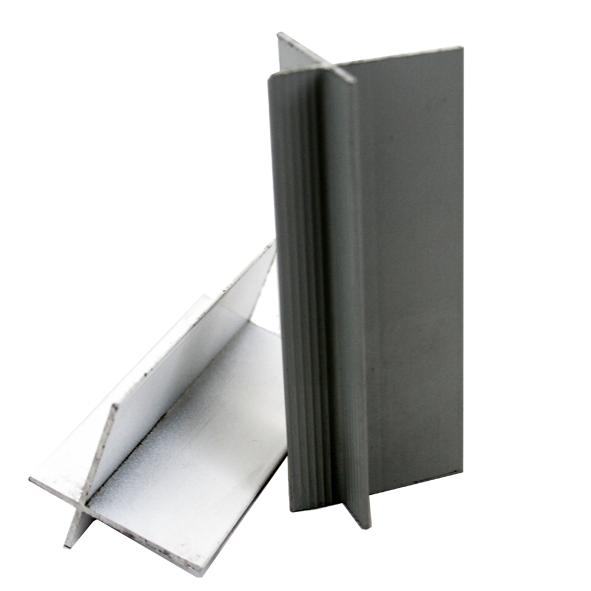

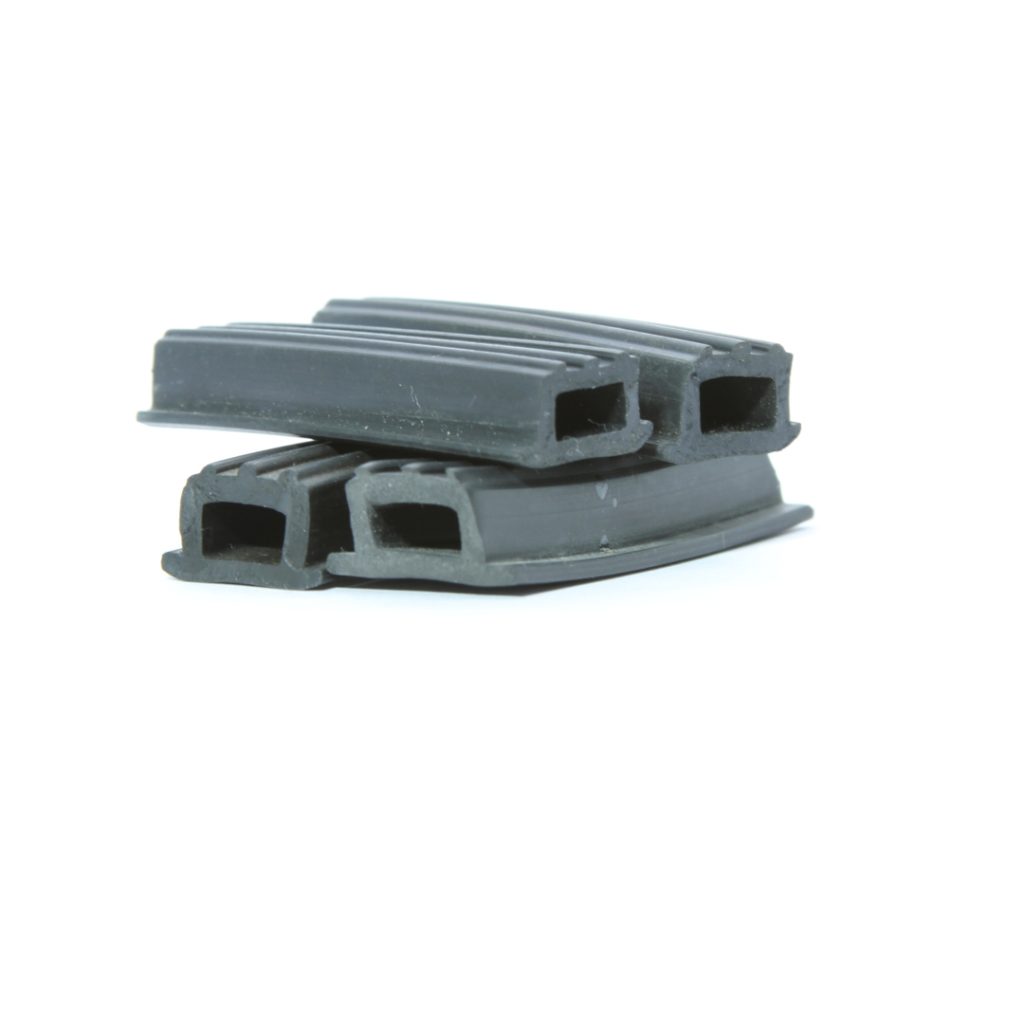

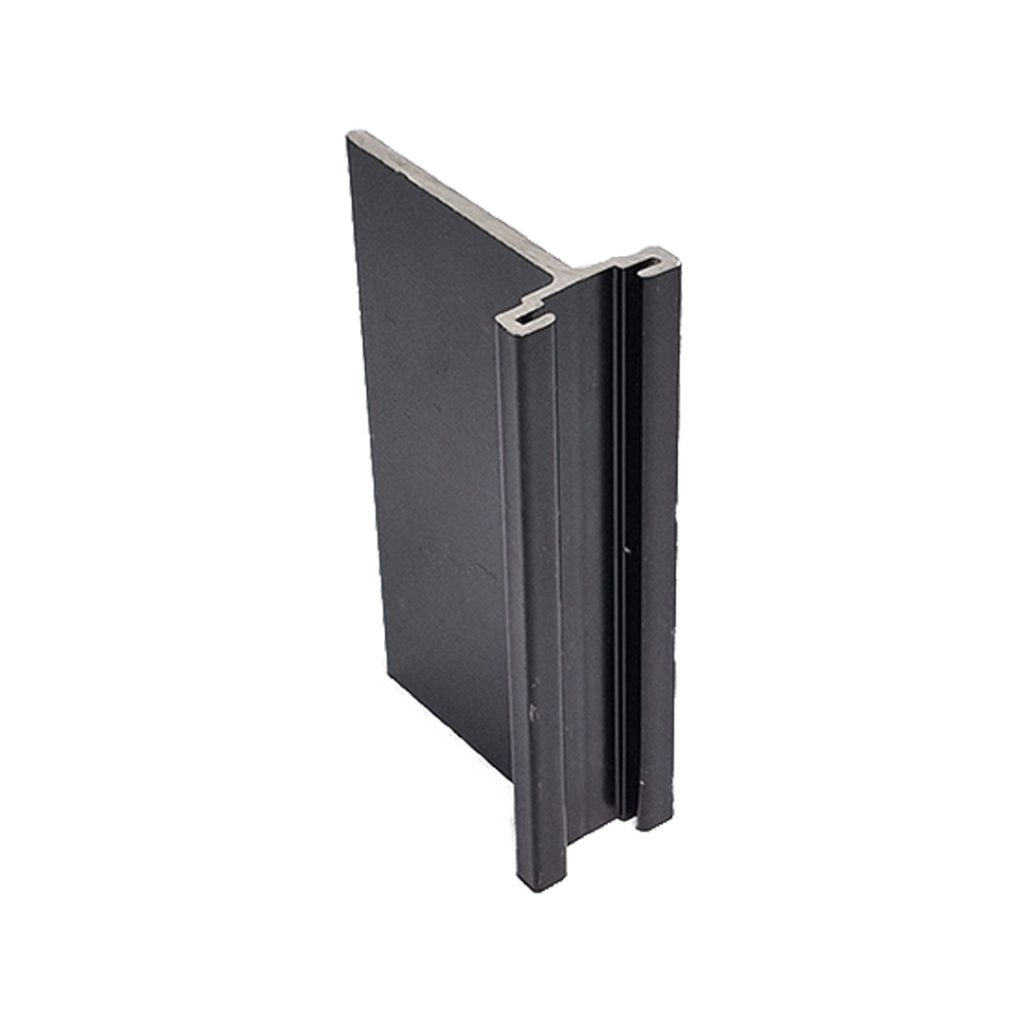

اجزاء سیستم مشهود کلیپسی را میشه به 8 دسته کلی تقسیم بندی کرد که در ادامه به طور کامل با همه آن ها آشنا می شویم. همچنین شما می توانید تمام یراق آلات این سیستم را از فروشگاه اوستعلی تهیه کنید .

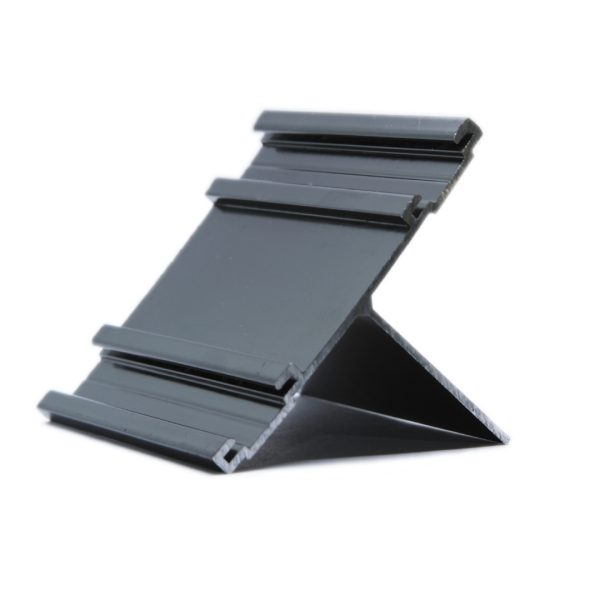

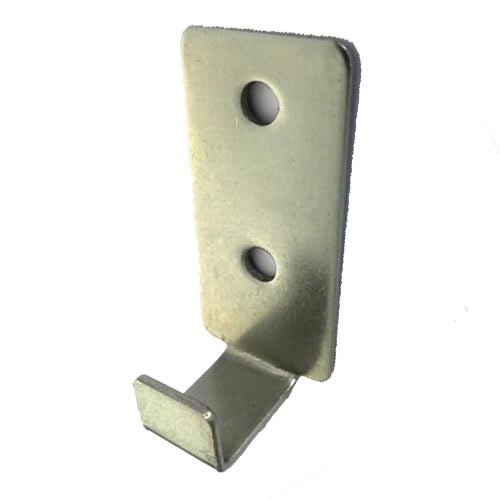

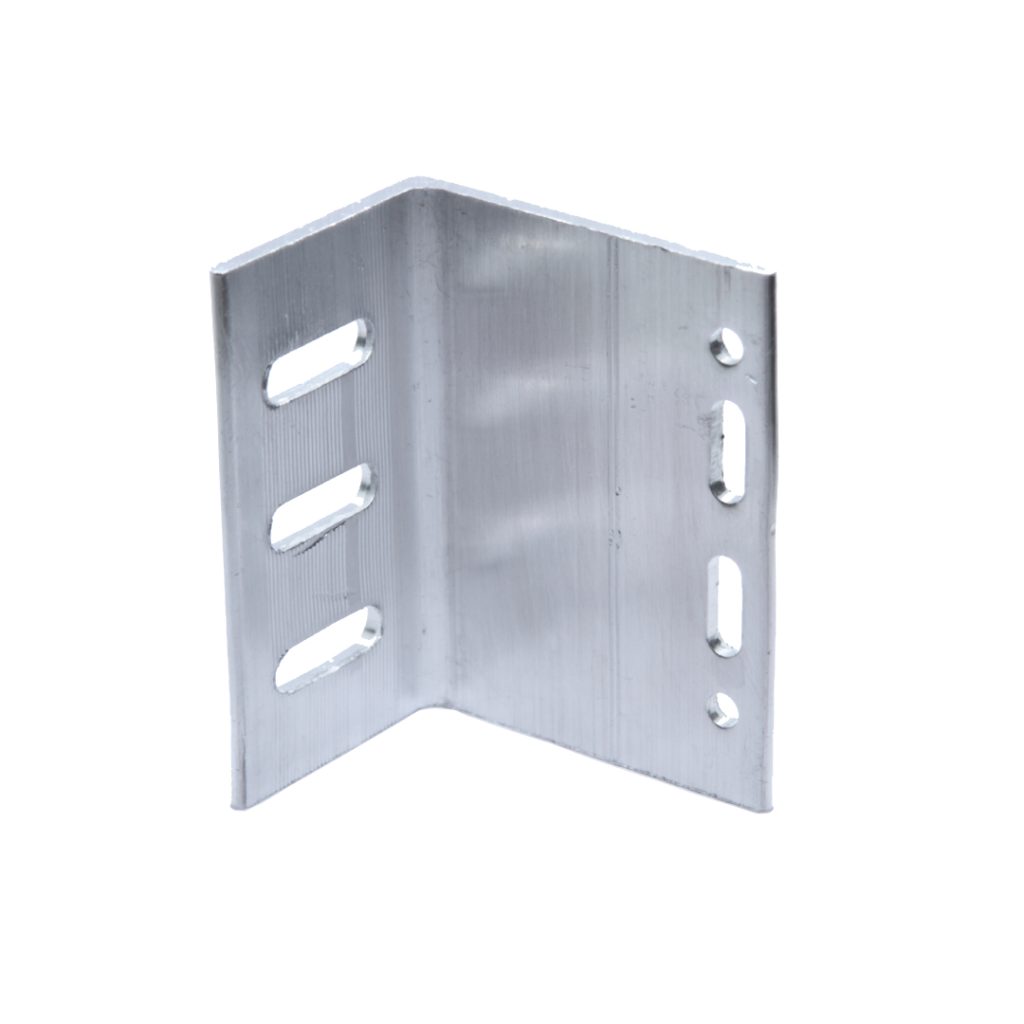

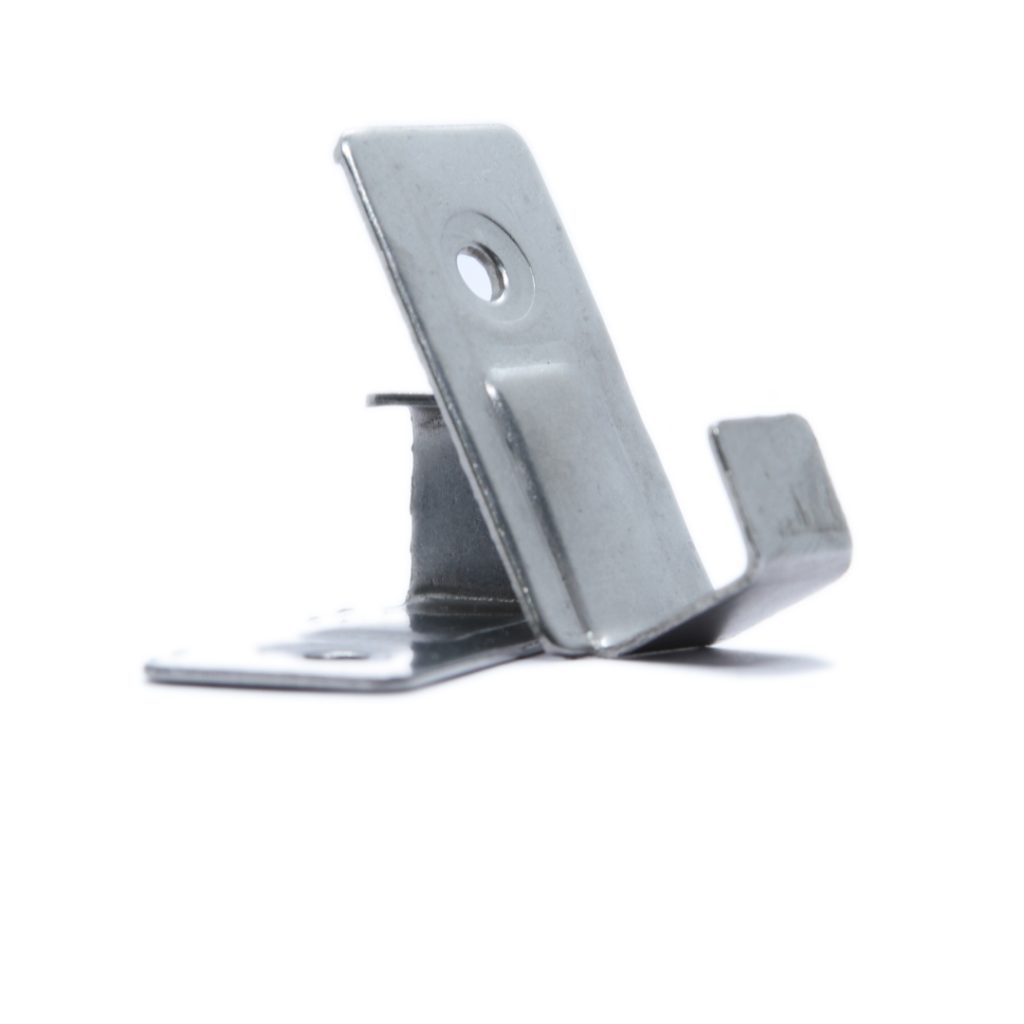

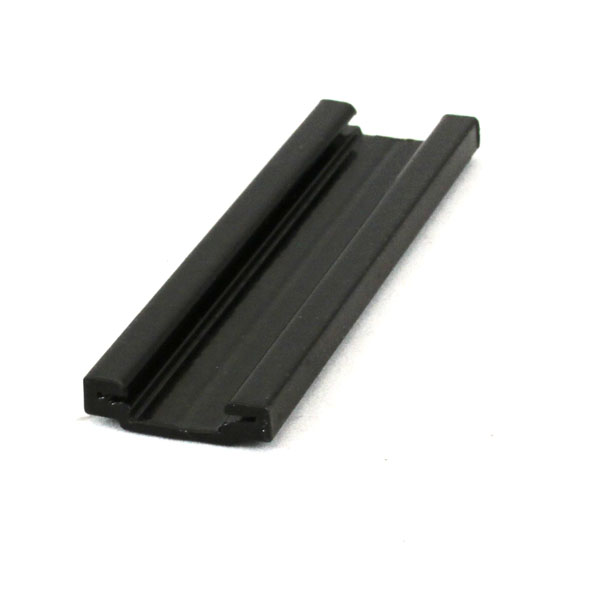

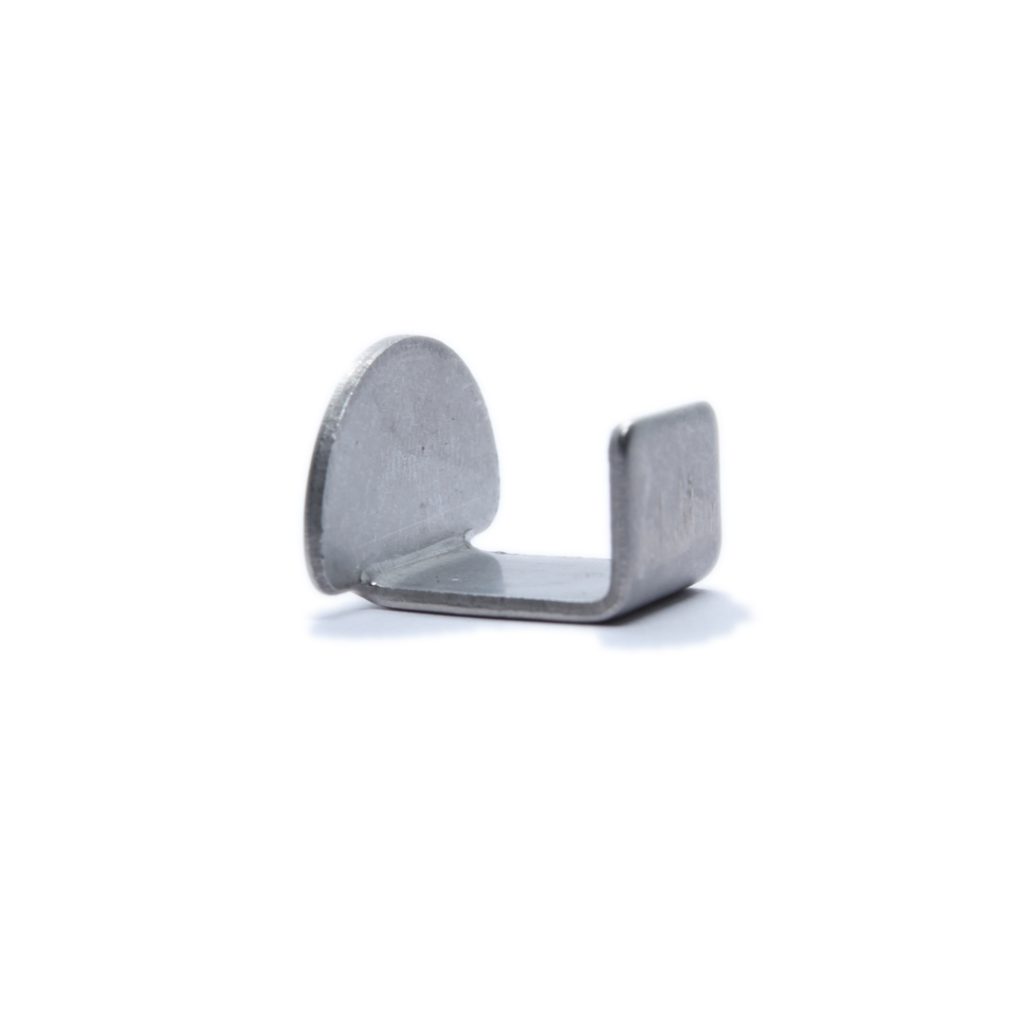

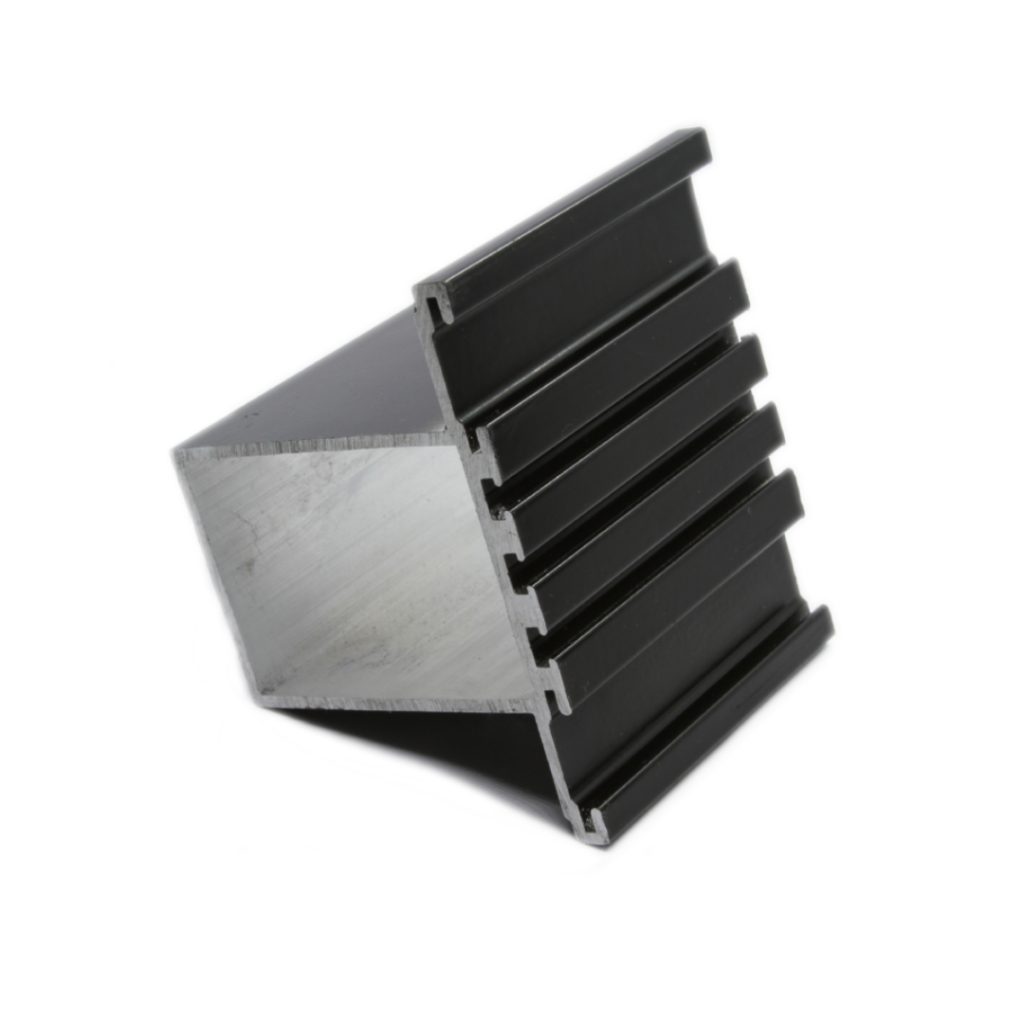

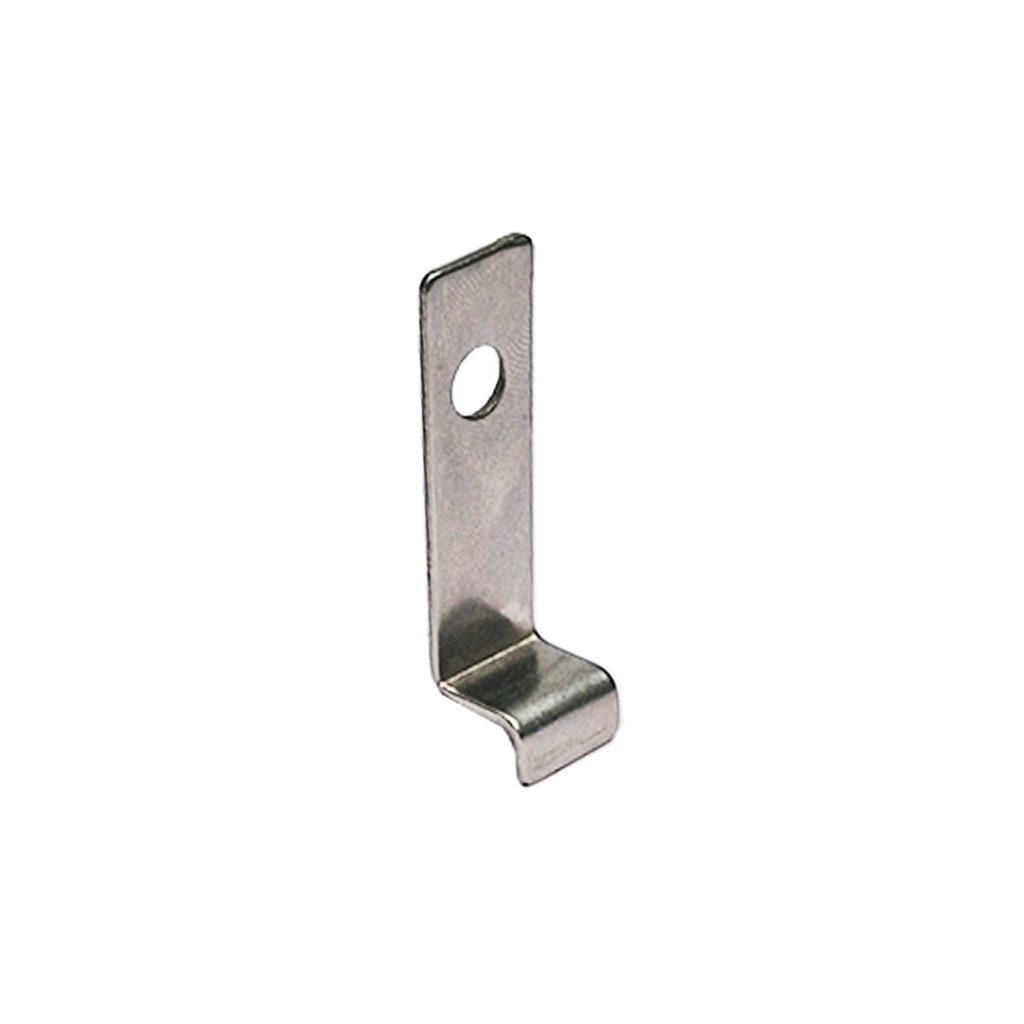

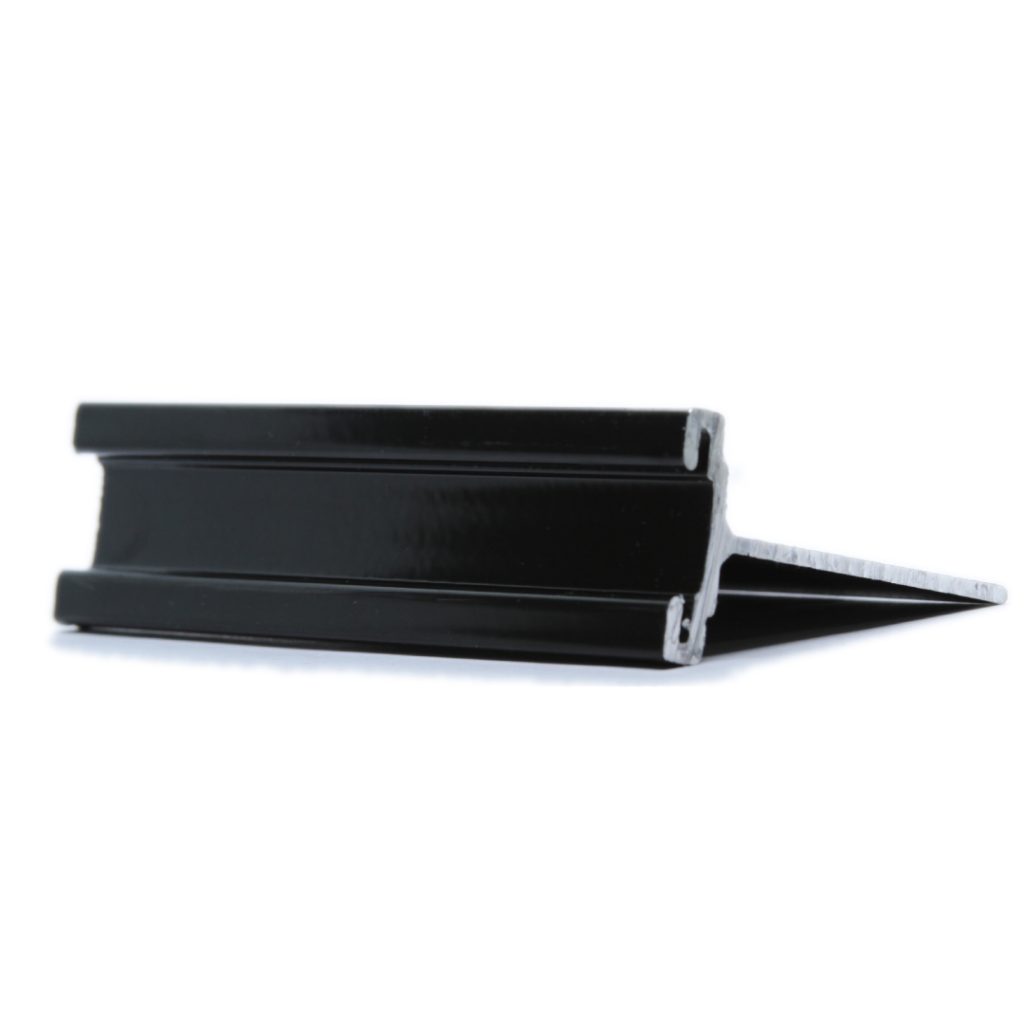

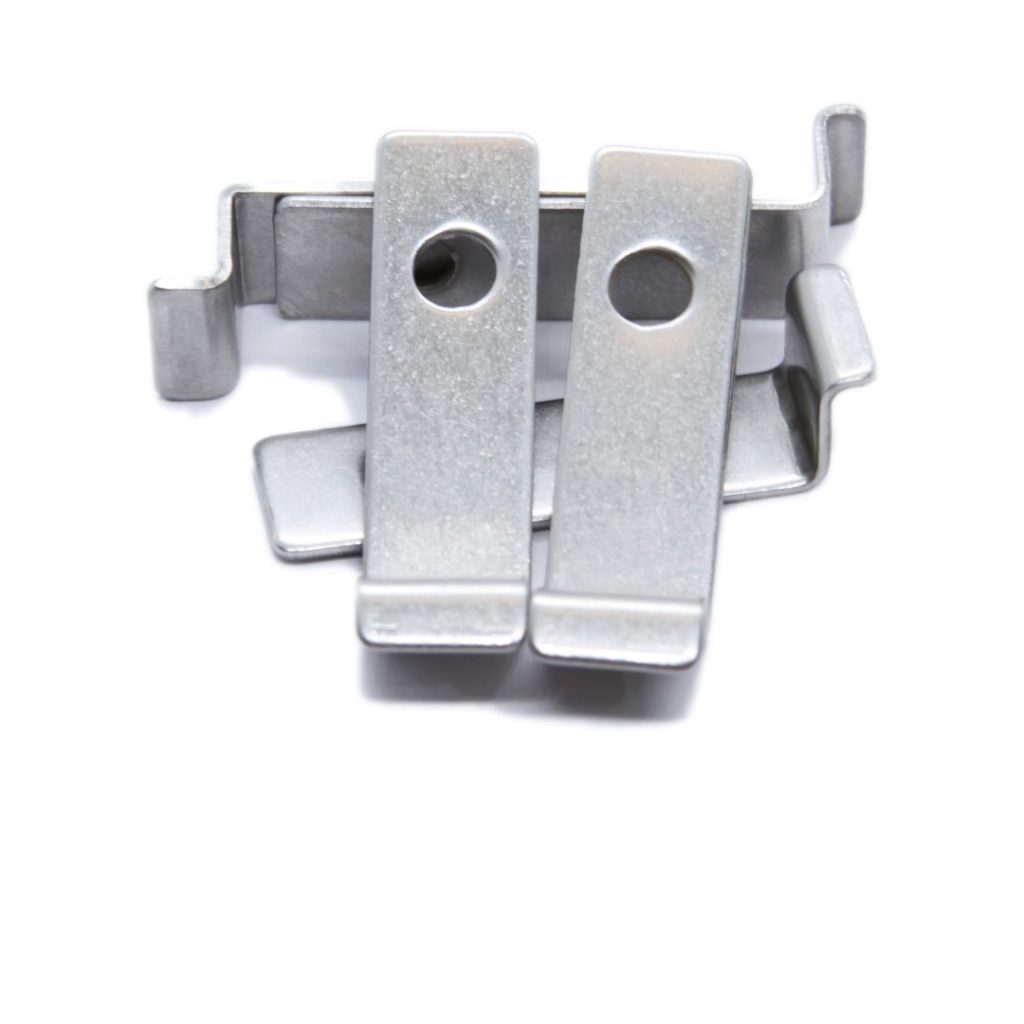

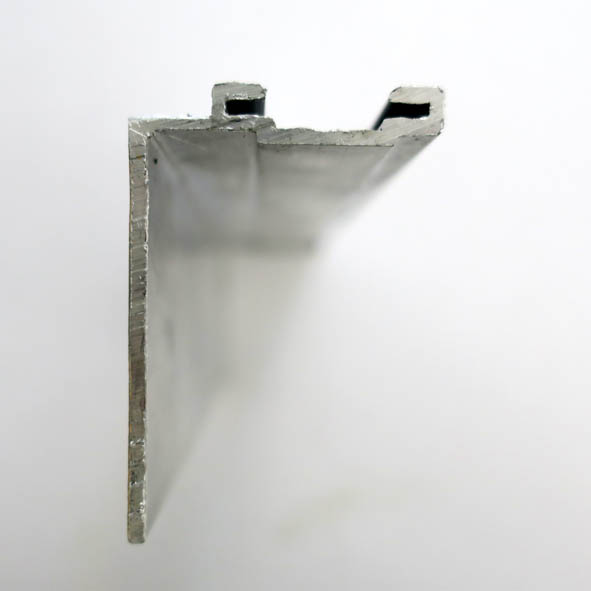

در پایین ترین ردیف جهت تعیین خط شروع استفاده می گردد و بار اصلی پنل به این کلیپس انتقال پیدا می کند و همچنین در بالاترین ردیف جهت مهار پنل و جلوگیری از لق شدن استفاده می گردد.
منابع و استاندارد های اروپایی و بین المللی از ventilated Rain Screen facade و شاپ استفاده می گردد . در ایران استاندارد ملی خاص و متمرکزی برای این سیستم منتشر نشده ، در مقررات ملی ساختمان صرفا اصول کلی بار بر و جزئیات کلی ساختمان آمده است .
این استاندارد اروپایی یکی از کلیدی ترین مراجع برای طراحی و نصب سیستم های تهویه شونده است ، که شامل تمرکز روی اتصالات مکانیکی و سیستم های نمای خشک ، ظوابط انتخاب نوع و تعداد اتصالات بر اساس وزن ، باد و نوع سطح زیرین و نکات طراحی و نصب در نمای خشک با انواع پنل ها می باشد . این استاندارد جزو مرجع های اصلی طراحی سیستم های کلیپسی و مشابه است که توضیح میدهد چه پارامتر هایی باید لحاظ شود، مثل بار باد ، بار مرده ، انتخاب نوع و تعداد براکت ها و کلیپس ها و …
راهنمای طراحی و نصب سیستم های رین اسکرین و تهویه شونده شامل ظوابط عمومی مهندسی و جزئیات کاربردی زیرسازی و اتصالات است که یکی از مراجع فنی کاربردی زیرسازی و اتصالات است که یکی از مراجع فنی کاربردی جهت استفاده شرکت ها و مهندسین به عنوان رفرنس طراحی می باشد .
در طراحی زیرسازی و فاصله براکت باید بارباد طراحی پروژه به درستی محاسبه شود ( بر اساس آیین نامه های بار باد ملی با Eurocode ) سازه ها و اتصالات بر اساس این بارها طراحی و کنترل می شود . در بسیاری از استاندارد های اروپا ، انگلستان ، آمریکا طراحی سیستم های نمای خشک تایع آیین نامه های بار و فشار باد هستن که به سیستم اجازه می دهد تحلیل استاتیکی داشته باشد .
اگر نما در ساختمان با نیاز های خاص آتش نشانی باشد ( مانند ساختمان های بلند و یا عمومی و … ) استاندارد های آتش مثل ( NFPA25 در آمریکا یا مقررات مرتبط باید رعایت شوند . تضمین مقاوم بودن جزئیات نما در برابر آتش و دود ، این استاندارد ها برای خود زیرسازی مصالح باید اجرا شوند .
به صورت کلی منابع نزدیک به استاندارد های فنی که به عنوان رفرنس فنی در پروژه ها استفاده می شوند شامل :
در داخل ایران هم اکنون در مقررات ملی ساختمان نسخه ای برای سیستم کلیپسی به صورت مستقل وجود ندارد بلکه مبحث بار و فشار باد ، طراحی سازه ای ، ظوابط ایمنی و آتش نشانی باید رعایت شود . به مبحث مثالخ سبک نمای خشک اشاره هایی کلی دارد ، ولی برای جزئیات فنی نصب و اتصالات مکانیکی نمای تهویه شونده معمولا به استاندارد های بین المللی که به آنها اشاره شد مراجعه می کنند .
